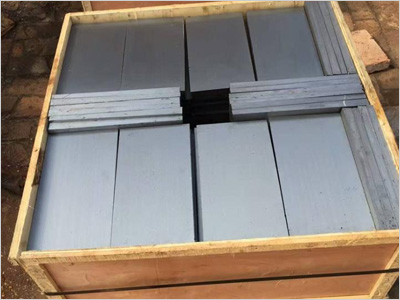

汽轮机平垫铁用于调节钢梁的平行度或用于机械设备的安装调整,使设备在运转过程中不发生震动倾斜,保证机器在运转过程中处于水平达到良好的状态,减少了机器磨损,节约了资金和机器部件的更换。
安装垫铁时应符合的要求
1、相邻两斜垫铁组间距,可根据设备本体重量、底座的结构形式以及载荷分布等具体情况而定,宜为500mm~1000mm;
2、在地脚螺栓两侧各放置一组,应使垫铁靠近地脚螺栓,当地脚螺栓间距小于300mm时,可在各地脚螺栓的同一侧放置一组垫铁;
3、沿轴承梁周围应均匀安装垫铁,其间距不得大于600mm。在地脚螺栓两侧和轴承中心下面 安装垫铁。
4、对于带锚板的地脚螺栓两侧的垫铁组,应放置在预留孔的两侧。
5、垫铁表面平整,无氧化皮、飞边等。斜垫铁的斜面粗糙度不得大于Ra25μm,斜度宜为1:20~1:10,对于中心较高或震动较大的设备采用1:20的斜度为宜。
6、斜垫铁应成对使用,其斜度不得大于1/25,薄端厚度不得小于5mm,平垫铁工作面光洁度不得低于Ra2、5μm。轴承梁找正后,在二次灌浆前将两斜垫铁断续焊牢。
7、 垫铁组的高度应为60-100mm,宽度为60-120mm。
